Intäckningsplåtar för mansardtak KMV, KMV-L

Beskrivning

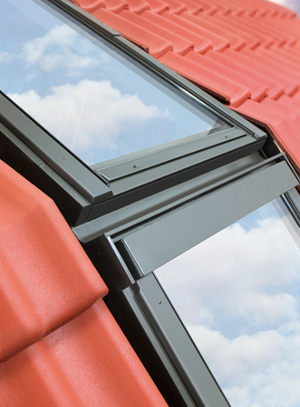

KM Moduler används för montering av takfönster i brutna tak. Fönstren är
placerade ett ovanför det andra och sammanfogat med den brutna modulen. Endast en typ av modul är tillgänglig, vilket gör att installationen är på nivå V (0) i takkonstruktionen. Modul KM finns i två versioner. Modul KMV är en universell version, vilket gör att takfönster kan användas med de flesta taktäckningsmaterial (S, Z, H), medan KMV-L är för montering på tegeltak. Det översta fönstret är installerat i vinklar mellan 15° och 60°, och det nedre fönstret mellan 45 ° och 90 °. Den inre vinkeln på mansardtak bör vara mellan 105 ° och 150 °. Den brutna modulen kan tillverkas i aluminium, koppar eller titan zink.

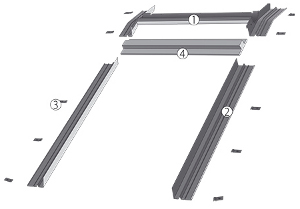

Intäckningsplåtens ingående delar

Intäckningsplåten består av plåten som sammanfogar de två takfönstren och sidorna till det nedre fönstret. KMV är utrustad med skumlist som skyddar mot att löv och smuts ska ta sig in under takbeläggningen.

Horisontell och vertikal genomskärning av intäckningsplåten KMV
