Intäckningsplåt DUO

Beskrivning

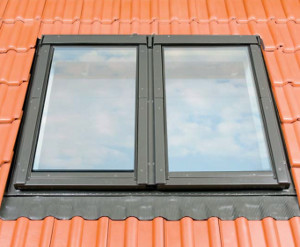

Intäckningsplåt DUODen nya intäckningsplåten FAKRO DUO är en speciell lösning för att koppla två horisontellt placerade takfönster med användning av XR_ stödjande regel. Den E_V 18 DUO tillåter installation av fönster på ett avstånd av 18 mm i horisontell kombination med användning av XR_18 stöd regel. I fall jalusier är installerade används tillämpningen av E_V 40 DUO där avståndet ökas till 40mm mellan fönstren. Fönstren är anslutna från insidan med användning av stödjande takregel XR_40.
DUO beslag finns för både för platta tak, ESV DUO, samt för profilerad takmaterial EZV-A DUO.
I vårt sortiment finns också tillgänglig i XR_100 stödjande regel som möjliggör installation av fönster på ett avstånd av 100 mm.





Intäckningsplåtens ingående delar

Intäckningsplåten består av fyra ingående detaljer (en botten, en topp och två sidor). Bottendelen av intäckningsplåten avslutas med en 165mm formbar del som klistras fast mot takunderlaget med tejpen som är monterad på undersidan. På plåtens ovansida sitter det en skumlist som motverkar att smuts och löv kommer in under takmaterialet. Det ingår även en avvattningsplåt som monteras ovanför takfönstret för att leda bort vatten från fönstret.

Horisontell och vertikal genomskärning av intäckningsplåten till EZV-A DUO


Horisontell och vertikal genomskärning av intäckningsplåten till EZV-A DUO


1 — topp
2 — botten med formbar nederdel
3 — sidor med skumlist
4 — avvattningsränna
5 — profil för sammankoppling av fönstren
